Tryb pracy pompy – jaki wybrać?

Podstawy: co „widzi” pompa i dlaczego tryb ma znaczenie

Pompa obiegowa nie „pompuje temperatury” – pompa buduje różnicę ciśnień (Δp), a dzięki temu powstaje przepływ (Q). Instalacja (rury, rozdzielacze, zawory, wymienniki, filtry, sprzęgła, zawory 3D/4D) stawia opór hydrauliczny. Ten opór rośnie bardzo mocno wraz z przepływem (w uproszczeniu: im większy przepływ, tym dużo większy spadek ciśnienia).

W praktyce oznacza to, że:

• gdy zamyka się część obiegów (np. siłowniki na rozdzielaczu podłogówki, zawory termostatyczne na grzejnikach), opór rośnie lokalnie i zmienia się punkt pracy pompy,
• nieprawidłowy tryb powoduje huśtawkę przepływów, szumy na zaworach, rozjechane temperatury zasilania/powrotu, a czasem „kręcenie” zaworu mieszającego bez stabilizacji,
• prawidłowy tryb często pozwala zejść z nastawy i uzyskać ciszej + stabilniej + oszczędniej.

Mini-słownik oznaczeń na pompach

• Δp-c – stała różnica ciśnień (constant pressure).
• Δp-v – proporcjonalna różnica ciśnień (proportional pressure).
• n=const – stała prędkość obrotowa (stałoobrotowa).
• AutoAdapt / DynamicAdapt – algorytmy producentów (pompa sama szuka punktu pracy; bywa dobre, ale nie zawsze).

Tryb: stała różnica ciśnień (Δp-c) – podłogówka

Tryb stałej różnicy ciśnień utrzymuje w przybliżeniu stałe Δp na pompie niezależnie od tego, czy część pętli się zamknie lub otworzy. Pompa „dociąga” albo „odpuszcza” obroty tak, aby trzymać zadane ciśnienie.

Dlaczego Δp-c najczęściej pasuje do podłogówki

• Podłogówka pracuje na rozdzielaczu, często z siłownikami, które zamykają/otwierają pętle. Gdy część pętli się przymyka, instalacja nie powinna nagle dostać „strzału” ciśnienia.
• Stabilniejsze Δp oznacza zwykle spokojniejsze przepływy na rotametrach, mniej szumów i mniej rozjazdów temperatur między pętlami (oczywiście pod warunkiem, że rozdzielacz jest sensownie wyregulowany).
• W układach z zaworem mieszającym (3D/4D) i stałym dążeniem do temperatury zasilania, stabilne warunki hydrauliczne ułatwiają pracę mieszacza i ograniczają „pompowanie” temperatury.

Co się dzieje, gdy pętle się zamykają?

W Δp-c pompa w typowym scenariuszu zmniejsza obroty, bo do utrzymania tego samego Δp przy mniejszym przepływie nie potrzebuje takiej energii. To jest pożądane: nie rośnie hałas, nie rośnie ciśnienie na zaworach i nie rozjeżdżają się rotametry na pozostałych pętlach.

Ryzyka i typowe błędy

• Za wysoka nastawa Δp-c: słychać szum na zaworach/rozdzielaczu, rotametry „tańczą”, pętle robią się trudne do zbalansowania.
• Za niska nastawa Δp-c: skrajne pętle nie dogrzewają, rotametry pokazują zbyt małe przepływy, różnice temperatur na pętlach rosną.
• Jeżeli rozdzielacz ma zbyt małe przekroje / jest zdławiony filtrami / zagięciami, to pompa „dobija” do limitu, a mimo to przepływy nie rosną – wtedy tryb nie jest winny, tylko hydraulika.

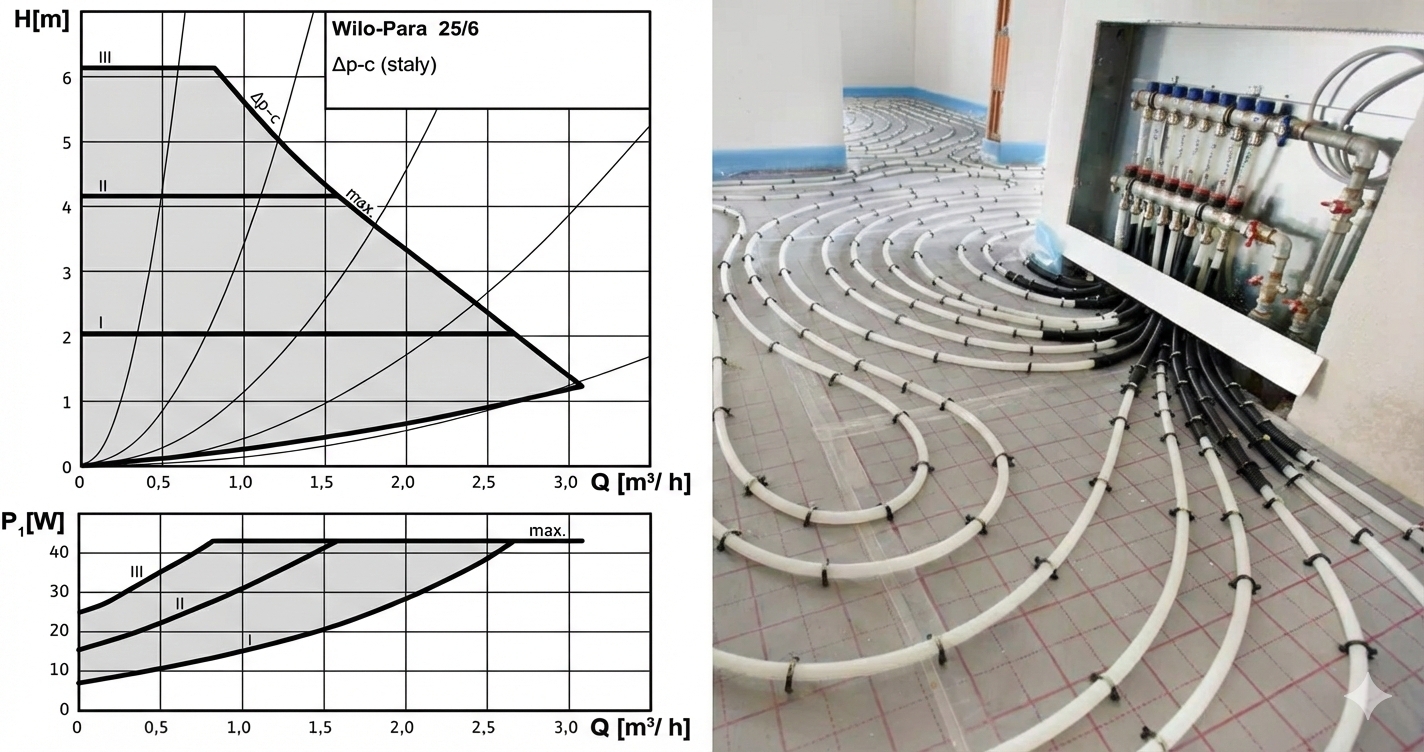

Przykładowa charakterystyka Δp-c

Tryb: proporcjonalna różnica ciśnień (Δp-v) – grzejniki

Tryb proporcjonalny utrzymuje Δp w sposób zależny od przepływu: gdy przepływ maleje (bo zawory termostatyczne się domykają), pompa obniża zadane Δp. W uproszczeniu: im mniej instalacja potrzebuje, tym bardziej pompa „odpuszcza”.

Dlaczego Δp-v jest naturalnym wyborem do grzejników

• W instalacjach grzejnikowych zawory termostatyczne często pracują dynamicznie – domykają się i otwierają wielokrotnie w ciągu doby.
• Gdy część grzejników się domknie, nie ma sensu utrzymywać wysokiego ciśnienia na pozostałych zaworach – to generuje szumy. Δp-v redukuje to zjawisko.
• Dobrze ustawione Δp-v zwykle daje: ciszę na głowicach, stabilniejsze warunki na pionach, niższy pobór prądu.

Co się dzieje, gdy zawory termostatyczne się domykają?

W Δp-v pompa zmniejsza obroty i obniża ciśnienie, bo zapotrzebowanie spada. Dzięki temu ograniczasz ryzyko: gwizdania na zaworach, „strzałów” przepływu i rozjeżdżania się regulacji wstępnych.

Kiedy Δp-v może nie zadziałać tak, jak oczekujesz

• Gdy instalacja ma brak równoważenia (brak nastaw wstępnych, brak kryzowania, brak zaworów na pionach), to sama zmiana trybu pompy nie naprawi hydrauliki – tylko ograniczy objawy.
• Gdy masz sprzęgło hydrauliczne i źle dobrane przepływy po stronie źródła vs instalacji, wahania mogą pochodzić z mieszania, a nie z trybu pompy.
• Jeżeli w układzie jest by-pass różnicowy ustawiony zbyt nisko, to będzie „kradł” przepływ i fałszował zachowanie pompy.

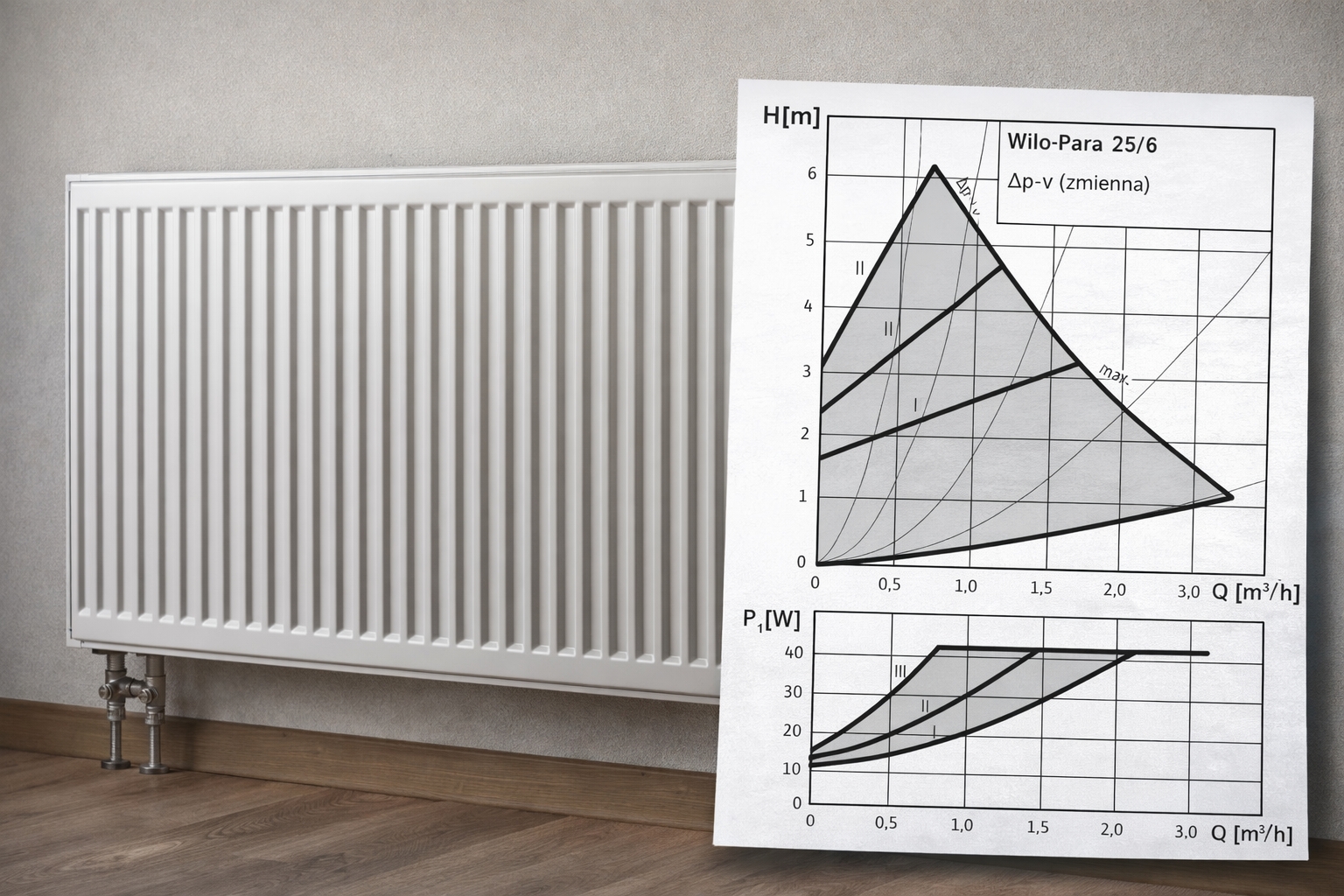

Przykład charakterystyki różnicy ciśnień (proporcjonalnej) Δp-v

Tryb: stałoobrotowy (n=const) – CWU i obieg kotłowy

Tryb stałoobrotowy utrzymuje stałą prędkość silnika pompy (np. 1/2/3 bieg albo nastawa 20/40/60/80/100%). To tryb „klasyczny” i w wielu zastosowaniach nadal najpewniejszy – szczególnie tam, gdzie zależy Ci na powtarzalnym przepływie i brak jest dynamicznego domykania wielu gałęzi.

Dlaczego stałoobrotowy jest sensowny dla CWU

• W ładowaniu zasobnika CWU (wężownica) układ jest zazwyczaj prosty i dość stały hydraulicznie.
• Zbyt „inteligentne” tryby potrafią czasem niepotrzebnie modulować, gdy pojawiają się chwilowe zmiany oporu (np. filtr, zawór zwrotny, zawór termostatyczny na powrocie). Stałe obroty dają przewidywalność.
• Krytyczne jest utrzymanie sensownego ΔT na wężownicy. Stałoobrotowy ułatwia ustawienie „raz a dobrze”.

Dlaczego stałoobrotowy bywa najlepszy dla obiegu kotłowego

• Obieg kotłowy (ochrona powrotu / krótkie obejście / bufor / sprzęgło) często ma zadanie: zapewnić stabilny przepływ przez wymiennik i utrzymać bezpieczne warunki pracy kotła.
• W kotłach na pellet stabilny przepływ przez kocioł ułatwia kontrolę temperatury kotła, ochronę powrotu i ogranicza lokalne przegrzewy.
• Jeśli sterowanie ochroną powrotu realizuje zawór 3D/4D, to pompa kotłowa pracująca stabilnie jest dużym plusem.

Uwaga o „Auto” w pompach

W wielu pompach opcja „Auto” jest w praktyce odmianą adaptacyjnego Δp. W obiegu kotłowym bywa to neutralne, ale bywa też problematyczne, bo algorytm nie rozumie „priorytetu ochrony źródła”. Jeżeli masz trudne do wytłumaczenia zachowanie układu (np. zawór 4D ciągle koryguje, a temperatury pływają), test na stałoobrotowym jest często najlepszą diagnostyką.

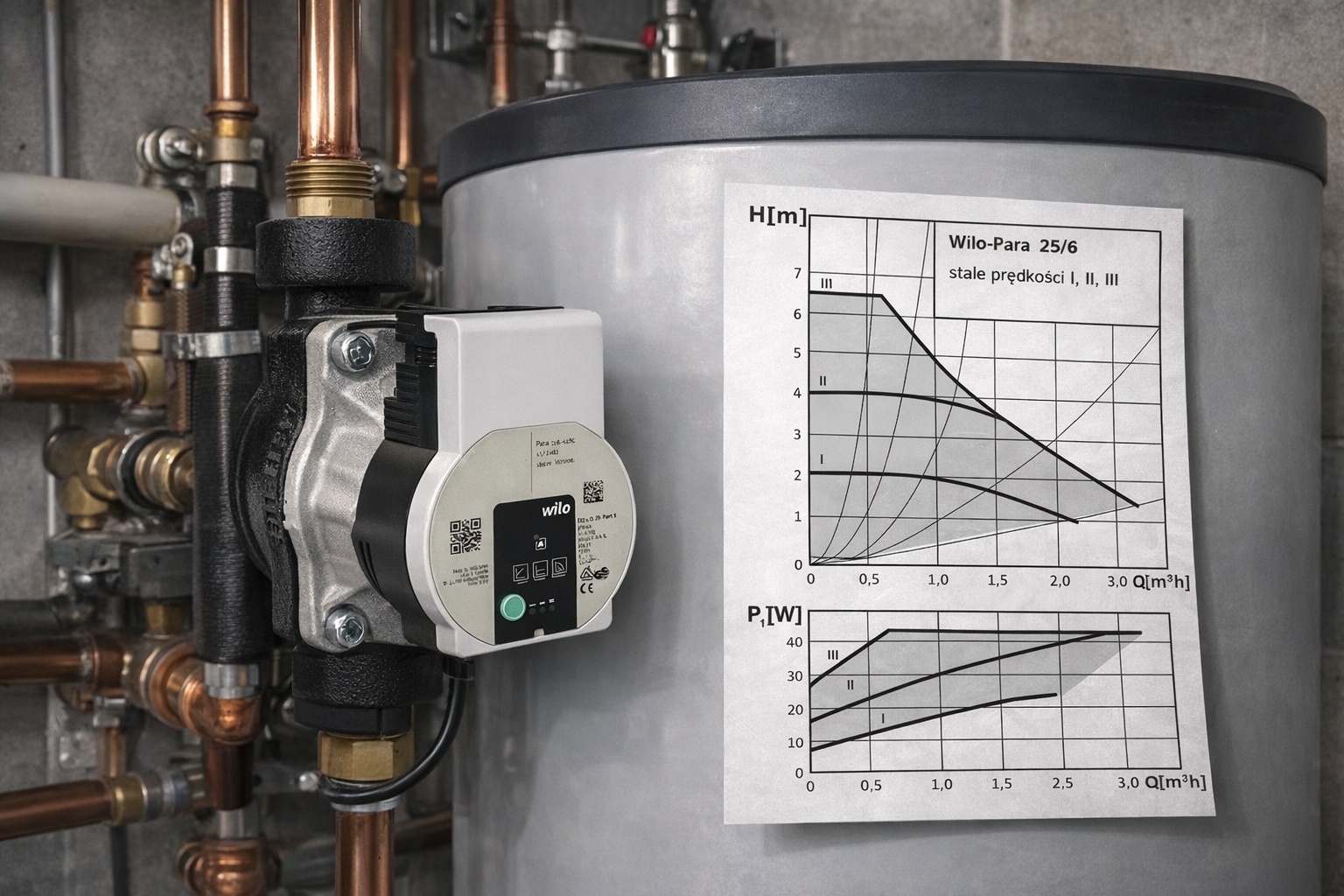

Przykład charakterystyki stałoobrotowej

Jak dobrać bieg / nastawę pompy krok po kroku

Poniżej masz procedurę, którą da się wykonać bez „laboratorium” – bazuje na obserwacji objawów, ΔT oraz zachowania instalacji. Jeżeli masz przepływomierze (rozdzielacz podłogówki) lub możliwość odczytu przepływu (niektóre pompy pokazują l/min), tym lepiej.

Krok 1: wybierz właściwy tryb do rodzaju obiegu

• Podłogówka z siłownikami / wieloma pętlami → startuj od Δp-c.
• Grzejniki z głowicami termostatycznymi → startuj od Δp-v.
• CWU i obieg kotłowy → startuj od stałoobrotowego.

Krok 2: ustaw „bezpieczny” punkt startowy

• Dla pomp z trzema biegami: zacznij od II biegu.
• Dla pomp z nastawą w metrach podnoszenia (np. 1–6 m): zacznij od środka skali.
• Dla pomp procentowych: zacznij od 50–60%.

Krok 3: ustabilizuj warunki i obserwuj ΔT

Po zmianie nastawy daj układowi popracować co najmniej 15–30 minut (podłogówka nawet dłużej), aby przepływy i temperatury się ustabilizowały. Następnie sprawdź różnicę temperatur:

• Grzejniki: typowo ΔT w okolicy 10–20°C (zależy od projektu i temperatur zasilania). Zbyt małe ΔT często oznacza zbyt duży przepływ (pompa za wysoko) lub zbyt wysoką temperaturę zasilania.
• Podłogówka: typowo ΔT w okolicy 3–7°C (zależnie od temperatury zasilania i długości pętli). Zbyt duże ΔT często oznacza za mały przepływ (pompa za nisko / dławiący rozdzielacz).
• Ładowanie CWU: często celuje się w ΔT, które pozwala szybko ładować bez nadmiernego „przelewania” wody przez wężownicę. Tu liczy się też czas ładowania i stabilność pracy zaworów.

Krok 4: schodź z nastawą w dół, aż pojawi się granica stabilnej pracy

Najczęstszy błąd to ustawianie pompy „na zapas”. Prawidłowa praktyka jest odwrotna: ustaw możliwie nisko, ale stabilnie.

1. Zmniejsz nastawę o jeden stopień (np. z III na II, albo z 60% na 50%).
2. Odczekaj stabilizację.
3. Jeśli wszystko działa poprawnie (komfort, brak hałasu, brak niedogrzania końców), zmniejsz jeszcze raz.
4. Gdy pojawi się problem (niedogrzanie, brak przepływu na skrajach, alarmy, zapowietrzanie, „zrywanie” obiegu) – wróć o jeden krok w górę.

Krok 5: zweryfikuj przy różnych stanach pracy

• Gdy dom jest dogrzany i zawory termostatyczne się domykają (grzejniki).
• Gdy część pętli podłogówki jest zamknięta przez siłowniki.
• Gdy CWU ładuje się przy różnych temperaturach źródła (np. bufor 50°C vs 80°C).

Objawy złej nastawy: za wysoko vs za nisko

Pompa ustawiona za wysoko – typowe symptomy

• Szumy/gwizd na głowicach termostatycznych, zaworach, rozdzielaczach.
• Niestałe przepływy (rotametry mocno „pływają”), trudna regulacja pętli.
• Małe ΔT i wrażenie, że „woda krąży za szybko” – grzejniki grzeją nierówno, mieszacz „poluje”.
• Wyższy pobór prądu bez realnej korzyści.

Pompa ustawiona za nisko – typowe symptomy

• Niedogrzanie najdalszych grzejników / najdłuższych pętli.
• Duże ΔT (zwłaszcza na podłogówce), spadek komfortu.
• Problemy z odpowietrzaniem i „zrywanie” obiegu przy starcie.
• Długie ładowanie CWU i niewykorzystanie mocy źródła mimo poprawnych temperatur.

Jeżeli objawy są mieszane, często winny jest nie tryb pompy, tylko elementy hydrauliki: brudny filtr, zły zawór zwrotny, niedrożność, źle dobrany by-pass, nieprawidłowe wpięcie sprzęgła/bufora lub nieustabilizowana praca zaworu 3D/4D.

Praktyczne uwagi z kotłowni: zawory mieszające, sprzęgło, by-pass

Zawór 3D/4D i pompa – kto tu „rządzi”?

Zawór mieszający ma za zadanie utrzymać temperaturę zasilania obiegu (np. podłogówki), ale robi to na podstawie czujnika i warunków przepływu. Jeżeli pompa raz tłoczy dużo, raz mało, to mieszacz częściej koryguje, co daje wrażenie „ciągłego kręcenia”. W praktyce:

• podłogówka: stabilne warunki hydrauliczne (Δp-c) ułatwiają pracę zaworu,
• grzejniki: Δp-v ogranicza szumy i „przeciąganie” na zaworach,
• obieg kotłowy: stałe obroty ułatwiają utrzymanie ochrony powrotu i przewidywalny przepływ przez wymiennik.

Jeśli temat zaworu mieszającego wraca u Ciebie regularnie, podeprzyj się też poradnikiem: Histereza zaworu mieszającego 3D/4D – stabilna podłogówka i spokojna praca instalacji . To często wyjaśnia, dlaczego zawór „pracuje” w tę i z powrotem mimo pozornie poprawnych nastaw pompy.

Sprzęgło hydrauliczne – pamiętaj o dwóch przepływach

Sprzęgło rozdziela obieg źródła od obiegu instalacji. To oznacza, że możesz mieć różne przepływy po obu stronach. Jeżeli przepływ po stronie instalacji jest dużo większy niż po stronie źródła, dochodzi do większego mieszania i spadku temperatury zasilania. W drugą stronę – rośnie temperatura powrotu do źródła. W takich układach „magiczne” ustawienie trybu pompy nie zastąpi sensownego zbilansowania przepływów. Jeśli chcesz to zrozumieć na konkretnych przykładach (mieszanie, priorytety obiegów, typowe błędy), zobacz: Dwa obiegi grzewcze a sprzęgło hydrauliczne – prosto o przepływach, mieszaniu i nastawach .

By-pass różnicowy i zawory zwrotne

• By-pass ustawiony zbyt nisko potrafi robić „krótki obieg”, przez co pompa kręci, a odbiorniki dostają mniej.
• Zawór zwrotny o zbyt dużych oporach lub nieprawidłowo dobrany może ograniczać przepływ i fałszować diagnostykę (najpierw wyklucz filtry i zwrotne, potem kręć pompą).

Jeżeli walczysz z cofaniem przepływów, hałasem albo „dziwnym” zachowaniem pomp w układzie mieszanym, bardzo często winowajcą jest złe zastosowanie zaworów zwrotnych. Wtedy pomocny jest artykuł: Zawory zwrotne w kotłowni pelletowej: gdzie są konieczne, a gdzie robią problemy .

FAQ – najczęstsze pytania

Czy do podłogówki zawsze Δp-c?

Najczęściej tak, szczególnie gdy są siłowniki i wiele pętli. Wyjątki: bardzo prosta podłogówka bez siłowników, z jednym obiegiem i stabilnym oporem – wtedy stałoobrotowy też potrafi działać dobrze.

Czy do grzejników zawsze Δp-v?

W większości domowych instalacji z głowicami termostatycznymi – tak. Jeżeli jednak masz stałe kryzowanie, brak termostatów lub instalację o stałym przepływie (rzadziej spotykane) – stałoobrotowy może być równie dobry.

Co jeśli pompa ma tylko „AUTO” i trzy biegi?

Wtedy „AUTO” traktuj jak tryb adaptacyjny (coś pomiędzy Δp-c/Δp-v zależnie od producenta). Najprościej: test diagnostyczny zrób na stałym biegu II, a jeśli jest hałas – zejdź na I; jeśli brakuje przepływu – wejdź na III.

Czy wyższy bieg zawsze poprawia grzanie?

Nie. Wyższy bieg zwiększa przepływ, ale może pogorszyć regulację, wywołać hałas i zwiększyć mieszanie w sprzęgle/buforze. Celem jest wystarczający przepływ, a nie maksymalny.

Podsumowanie w 60 sekund

• Podłogówka → zwykle Δp-c, ustaw możliwie nisko, ale stabilnie.
• Grzejniki → zwykle Δp-v, mniej szumów na głowicach i mniejsze wahania.
• CWU i obieg kotłowy → zwykle stałoobrotowy, bo liczy się przewidywalność przepływu.
• Dobór „biegu” → schodź w dół aż do granicy stabilnej pracy, potem wróć o jeden krok.

Praktyczna rada: jeśli po zmianie trybu nadal masz niestabilność, zacznij od podstaw hydrauliki: filtry, odpowietrzenie, zawory zwrotne, równoważenie, poprawność wpięć (szczególnie przy sprzęgle i zaworach 3D/4D).
