Jak ogarnąć dwa obiegi grzewcze (podłogówka + grzejniki) ze sprzęgłem hydraulicznym

Dlaczego dwa obiegi potrafią robić problemy

Podłogówka i grzejniki mają różne wymagania:

• Podłogówka potrzebuje stabilnej, niskiej temperatury zasilania (zwykle 25–40°C) i spokojnego przepływu.
• Grzejniki często pracują na wyższej temperaturze (np. 40–65°C), a ich przepływy dynamicznie zmieniają się przez głowice termostatyczne.

Jeśli te obiegi „walczą” o hydraulikę (bo pompy są wpięte bez rozdzielenia), zaczynają się typowe objawy:

• raz przegrzana podłogówka, raz niedogrzana (szarpanie temperatury),
• hałas w instalacji, wahania przepływów,
• kocioł pracuje nierówno (zbyt szybkie dochodzenie do zadanej, wygaszanie, częste rozpalenia),
• kłopoty z ochroną powrotu i stabilnością temperatur.

W takich układach celem jest proste rozdzielenie: kocioł ma mieć „swój” obieg (pierwotny), a instalacja swoje obiegi (wtórne) – i to właśnie zapewnia sprzęgło hydrauliczne.

Jeśli chcesz uzupełnić temat od strony sterowania, zobacz też: TECH ST-517: dwa obiegi grzewcze – jak to działa? oraz wpis o stabilizacji pracy mieszania: Histereza zaworu mieszającego 3D/4D – stabilna podłogówka.

Sprzęgło hydrauliczne – co robi w praktyce

Sprzęgło hydrauliczne (czasem nazywane „low loss header”) to pionowa komora, która oddziela hydraulicznie: obieg pompowo-kotłowy (pierwotny) od obiegów instalacji (wtórnych). W praktyce daje trzy fundamentalne korzyści:

1. Brak „walki” pomp – każda pompa pracuje na swoim obiegu i nie rozjeżdża przepływów w pozostałych.
2. Stabilny przepływ przez kocioł – niezależny od tego, czy podłogówka lub grzejniki chwilowo ograniczą pobór.
3. Kontrolowane mieszanie – sprzęgło może mieszać zasilanie z powrotem, ale tylko wtedy, kiedy z punktu widzenia przepływów jest to potrzebne.

Dodatkowo w wielu konstrukcjach sprzęgło ułatwia odpowietrzanie oraz pozwala okresowo usuwać zanieczyszczenia z instalacji poprzez zawór spustowy.

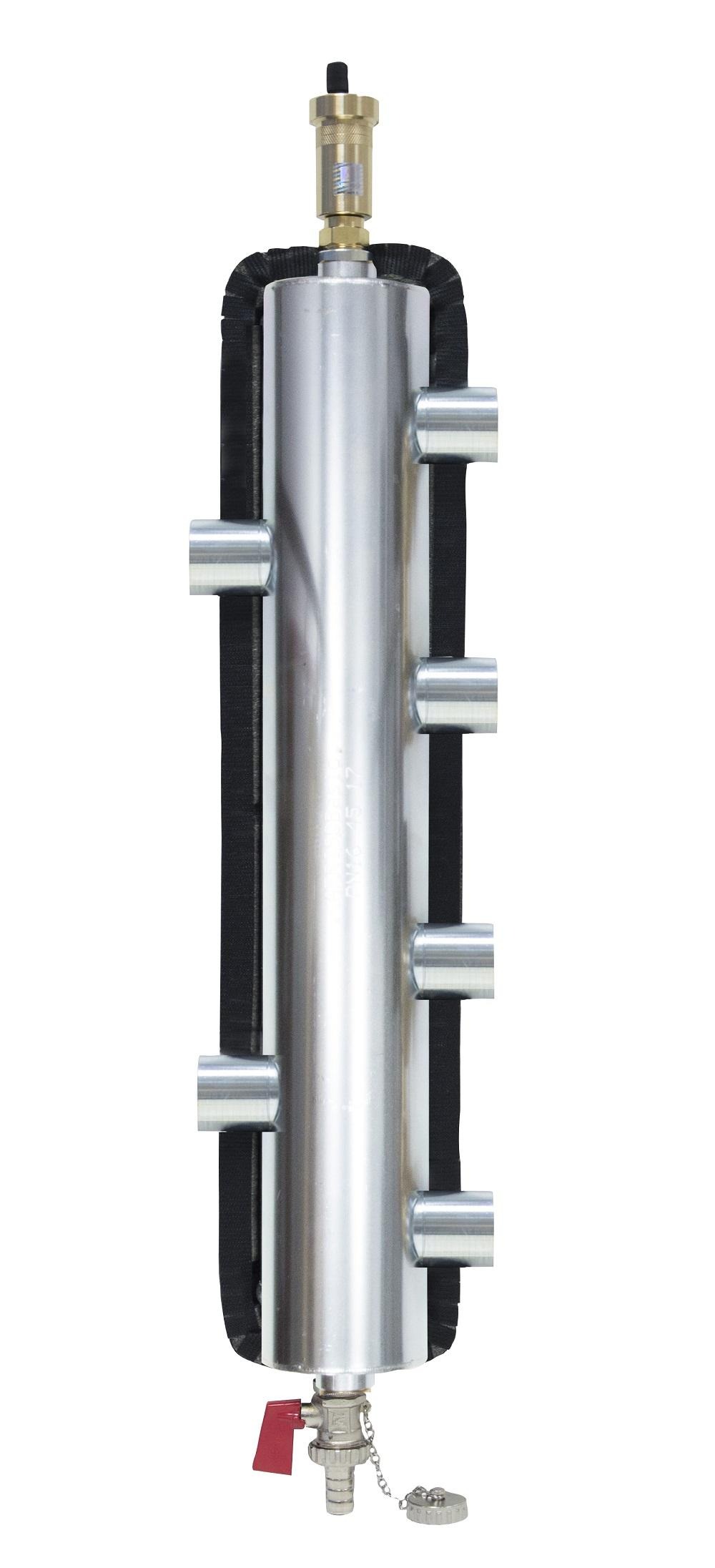

Afriso BLH 850 – budowa i parametry (co warto wiedzieć)

Jako przykład weźmy Afriso BLH 850 (sprzęgło hydrauliczne ocieplone z rozdzielaczem). Z punktu widzenia instalatora i serwisu, kluczowe są praktyczne detale:

• Montaż pionowy (sprzęgło pracuje poprawnie w pionie).
• Odpowietrznik automatyczny w górnej części (z zaworem stopowym).
• Zawór spustowy KFE na dole – ułatwia zrzut medium i wynoszenie zanieczyszczeń z komory.
• Ocieplenie (izolacja) ogranicza straty ciepła w kotłowni.

Parametry techniczne (warto znać przy doborze i ocenie „czy to nie za małe”)

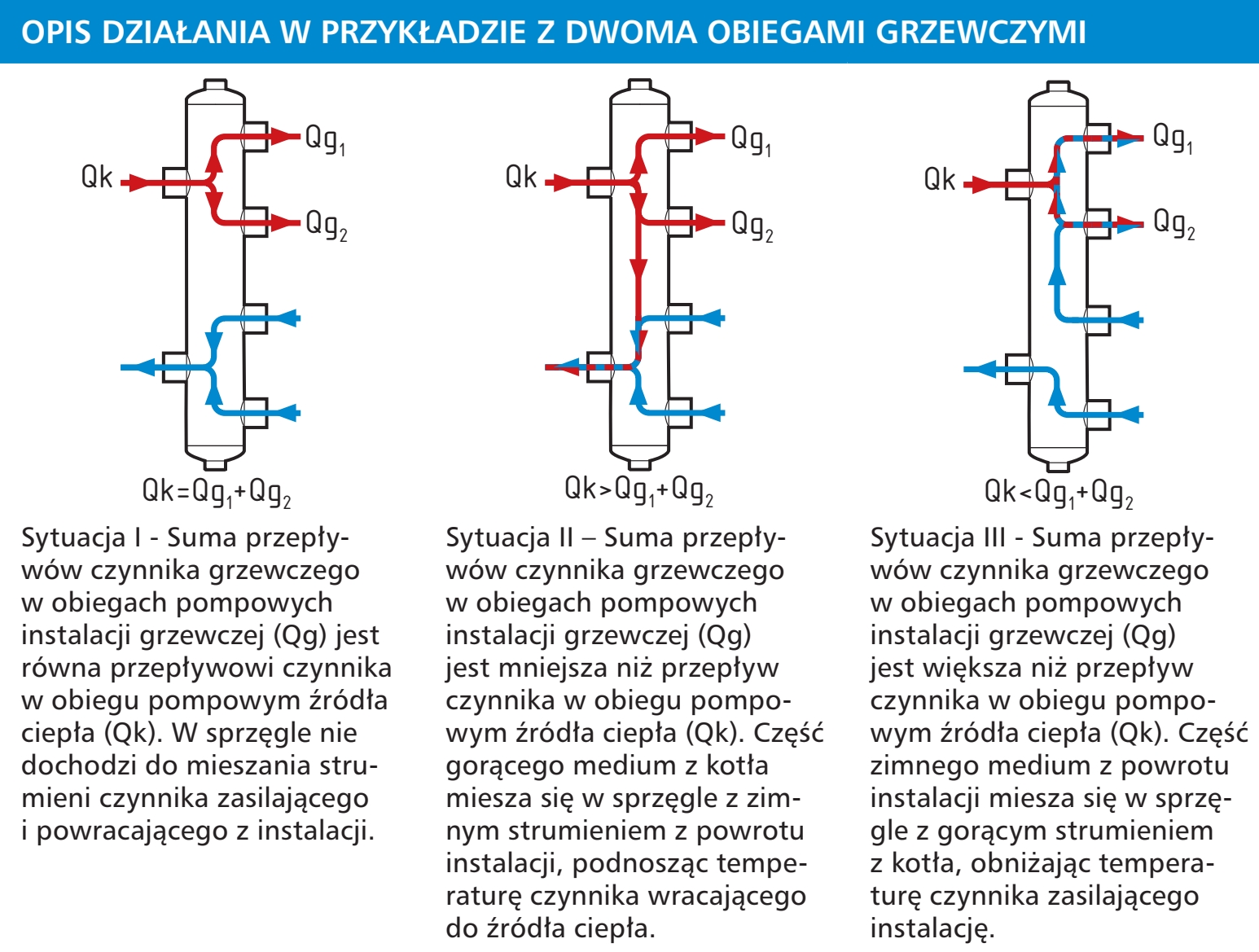

Trzy sytuacje przepływów (Qk i Qg) – klucz do diagnostyki

To najważniejszy fragment całej układanki. Ulotka Afriso opisuje działanie sprzęgła na przykładzie dwóch obiegów grzewczych. Oznaczenia:

• Qk – przepływ w obiegu pompowym źródła ciepła (kocioł/pompa kotłowa, obieg pierwotny).
• Qg – suma przepływów w obiegach pompowych instalacji grzewczej (obieg wtórny: podłogówka + grzejniki itd.).

Sytuacja I: Qk = Qg (ideał – brak mieszania)

Jeśli przepływ w obiegu kotłowym jest równy sumie przepływów obiegów instalacji, w sprzęgle nie dochodzi do mieszania strumienia zasilania z powrotem. W praktyce:

• to jest stan najbardziej „czysty” hydraulicznie,
• temperatura zasilania obiegów wtórnych jest zbliżona do temperatury zasilania z kotła (po uwzględnieniu mieszania na zaworach 3D/4D),
• powrót do kotła jest wprost tym, co „oddaje” instalacja (zwykle po ochronie powrotu, jeśli jest zastosowana).

Sytuacja II: Qk > Qg (kocioł pompuje więcej niż odbiera instalacja)

To bardzo częsty stan w praktyce – na przykład wtedy, gdy głowice na grzejnikach domykają przepływ albo podłogówka chwilowo ogranicza pobór. Skutek: część gorącej wody z zasilania „zawija” w sprzęgle na powrót, podnosząc temperaturę powrotu do kotła.

Co to oznacza dla kotła na pellet?

• Plus: powrót do kotła robi się cieplejszy (mniejsze ryzyko pracy na zbyt zimnym powrocie).
• Plus: kocioł ma stabilniejszy przepływ i mniejszą tendencję do „szarpania” hydrauliką instalacji.
• Ryzyko: jeśli ten stan dominuje stale, kocioł może mieć zbyt małą różnicę temperatur (ΔT), co sprzyja szybszemu dobijaniu do zadanej i częstszemu wyłączaniu (szczególnie w przewymiarowanych kotłach/palnikach).

Sytuacja III: Qk < Qg (instalacja „ciągnie” więcej niż daje kocioł)

Jeśli suma przepływów obiegów wtórnych jest większa niż przepływ obiegu kotłowego, sprzęgło „dociąga” brakującą ilość przez domieszanie chłodniejszej wody z powrotu do zasilania obiegów wtórnych. To obniża temperaturę zasilania instalacji.

Typowe objawy w domu:

• grzejniki lub podłogówka nie mogą osiągnąć zadanej temperatury (mimo pracy pomp),
• spadek temperatury zasilania „za sprzęgłem” w stosunku do tego, co wychodzi z kotła,
• kocioł pracuje, ale komfort cieplny siada – bo instalacja „wysysa” więcej niż jest dostarczane w obiegu pierwotnym.

Wniosek serwisowy jest prosty: nie gonimy temperatury w ciemno, tylko sprawdzamy relację Qk do Qg (najczęściej przez temperatury przed/za sprzęgłem i ustawienia pomp).

Jak to spiąć: kocioł na pellet + sprzęgło + grzejniki + podłogówka

Najbardziej czytelny układ wygląda tak:

• Obieg pierwotny (kotłowy): kocioł na pellet + pompa kotłowa + wejście/wyjście sprzęgła.
• Obieg grzejnikowy: pompa obiegowa + (opcjonalnie) mieszanie, jeśli wymagane + grzejniki.
• Obieg podłogowy: pompa obiegowa + zawór mieszający (najczęściej 3D) + rozdzielacz podłogówki.

Dobrą praktyką jest, aby podłogówka miała własny zawór mieszający i sterowanie, a grzejniki osobny obieg (zależnie od instalacji – czasem bez mieszania, czasem również z mieszaniem, jeśli budynek tego wymaga). W sterowaniu kluczowe jest, żeby każdy obieg miał logicznie ustawione priorytety i histerezy (w przeciwnym razie obiegi będą się „przeciągać” na sprzęgle).

Jeśli w układzie masz zawór mieszający na ochronie powrotu (3D/4D), przeczytaj też: Zawór 4D i pompa na powrocie – dlaczego to takie ważne? oraz wersję szerszą: Zawór 4D w kotle na pellet – schematy i ustawienia.

Dlaczego to szczególnie pomaga kotłowi na pellet

Kocioł na pellet ma kilka cech, które sprawiają, że sprzęgło hydrauliczne bardzo często stabilizuje pracę całego systemu:

1) Stabilniejszy przepływ przez kocioł i wymiennik

Pellet nie lubi „karuzeli” przepływów. Gdy pompy instalacji raz ciągną mocniej, raz słabiej, a głowice termostatyczne się domykają, bez rozdzielenia hydraulicznego potrafisz mieć przepływ przez kocioł raz za duży, raz za mały. Sprzęgło odcina te wahania: obieg kotłowy jest stabilniejszy, a instalacja „robi swoje” niezależnie.

2) Mniej rozjazdów temperatur i mniej nerwowej pracy

W praktyce oznacza to mniej sytuacji, w których kocioł szybko dobija do zadanej i gaśnie, po czym za chwilę musi znowu startować. Oczywiście – sprzęgło nie jest magicznym lekarstwem na przewymiarowany kocioł/palnik – ale bardzo często usuwa przyczynę numer 1: niestabilne warunki hydrauliczne.

3) Łatwiejsze pogodzenie dwóch reżimów temperatur (podłoga vs grzejniki)

Dzięki sprzęgłu możesz utrzymywać po stronie kotła rozsądną temperaturę pracy (zgodną z założeniami producenta kotła i ochroną powrotu), a po stronie obiegów wtórnych ustawić dokładnie to, czego potrzebuje:

• podłogówka – niska, stabilna temperatura na mieszaczu,
• grzejniki – wyższa temperatura, dynamiczne domykanie na głowicach.

4) Odpowietrzanie i czystsza instalacja

W praktyce serwisowej odpowietrzenie i zanieczyszczenia (opiłki, szlam, resztki po montażu) są częstym powodem hałasu, spadków przepływu i problemów z pompami. Sprzęgło z odpowietrznikiem i możliwością okresowego zrzutu przez zawór spustowy ułatwia utrzymanie układu w ryzach.

Jeśli masz układ „sama podłogówka” albo rozważasz alternatywy (bufor, sprzęgło, a może nic), zobacz też: Kocioł na pellet i sama podłogówka – czy potrzebny jest bufor i sprzęgło hydrauliczne?

Wady i typowe pułapki – na co uważać

Sprzęgło ma realne korzyści, ale są też koszty i ryzyka. Najważniejsze, żeby je znać, bo większość problemów wynika nie ze „złego sprzęgła”, tylko z doboru i nastaw pomp.

Wady / koszty

• Dodatkowy element w kotłowni: koszt, miejsce, więcej połączeń (potencjalnie więcej punktów serwisowych).
• Straty ciepła (mniejsze przy modelach ocieplonych, ale nadal istnieją).
• Więcej zależności sterowania: pompy, mieszacze, priorytety – to trzeba poukładać.

Pułapki praktyczne

• Stały stan Qk > Qg (ciągły „krótki obieg” w sprzęgle) – kocioł ma wysoką temperaturę powrotu i małą ΔT, szybciej dobija do zadanej, może częściej się wyłączać.
• Stan Qk < Qg przy dużym zapotrzebowaniu – sprzęgło domiesza powrót do zasilania instalacji, obniży temperaturę na obiegach, co kończy się „nie grzeje mimo pracy”.
• Zbyt mocne pompy po stronie obiegów – zamiast stabilizacji dostajesz wahania temperatur i nieczytelną diagnostykę. W wielu domach „mniej” (niższy bieg, sensowne ΔT) oznacza „lepiej”.

Uruchomienie i checklista serwisowa (krok po kroku)

Krok 1: Uporządkuj logikę temperatur

• Ustal docelowe temperatury: osobno dla grzejników i osobno dla podłogówki.
• Podłogówkę zawsze prowadź przez mieszacz (zawór 3D/4D lub grupa mieszająca) – nie puszczaj jej „na żywca” z kotła.

Krok 2: Ustaw przepływy tak, by układ był przewidywalny

Najbardziej „zdrowy” stan to okolice Qk = Qg w typowych warunkach pracy. Nie zawsze da się to utrzymać idealnie (bo instalacja jest dynamiczna), ale chodzi o to, żeby nie wpaść w skrajności.

Krok 3: Sprawdź temperatury po obu stronach sprzęgła

W diagnostyce serwisowej bardzo pomaga prosty zestaw pomiarów:

• temperatura zasilania z kotła (przed sprzęgłem),
• temperatura zasilania obiegów (za sprzęgłem),
• temperatura powrotu z instalacji (przed sprzęgłem),
• temperatura powrotu do kotła (za sprzęgłem).

Interpretacja:

• jeśli zasilanie „za sprzęgłem” jest wyraźnie niższe niż z kotła przy dużym grzaniu – podejrzenie Qk < Qg (Sytuacja III),
• jeśli powrót do kotła robi się nienaturalnie ciepły, a instalacja nie odbiera mocy – podejrzenie Qk > Qg (Sytuacja II).

Krok 4: Odpowietrzenie i zanieczyszczenia

• Sprawdź stan odpowietrznika automatycznego.
• Okresowo użyj zaworu spustowego, aby wynieść z układu odseparowane zanieczyszczenia (zwłaszcza po modernizacjach i przeróbkach).

Krok 5: Dokręć temat sterowania (histerezy i priorytety)

Dwa obiegi + mieszanie + kocioł na pellet to układ, w którym histerezy i priorytety (kiedy pracuje która pompa, kiedy domyka mieszacz) realnie wpływają na stabilność. W praktyce często poprawa samej „hydrauliki” bez poprawy „logiki sterowania” daje tylko połowę efektu.

Pomocniczo: Histereza CO i CWU – jak ustawić, żeby nie taktował?

FAQ: najczęstsze pytania

Czy sprzęgło jest zawsze potrzebne przy dwóch obiegach?

Nie zawsze, ale bardzo często jest to najprostszy sposób na przewidywalną hydraulikę. Jeśli masz dwa obiegi z osobnymi pompami, różnymi temperaturami i dynamiczną pracą (głowice, mieszacze), sprzęgło zwykle upraszcza temat.

Czy sprzęgło „zabiera temperaturę”?

Samo w sobie nie. Sprzęgło miesza tylko wtedy, gdy przepływy wymuszają mieszanie (Sytuacja II lub III). Jeśli wpadasz w Sytuację III (Qk < Qg), temperatura zasilania obiegów spada – i to jest informacja diagnostyczna: instalacja chce większego przepływu/mocy niż dostarcza obieg kotłowy.

Co jest lepsze: sprzęgło czy bufor?

To są różne narzędzia. Sprzęgło rozwiązuje problem hydraulicznego „rozjazdu” pomp. Bufor rozwiązuje problem magazynowania energii i ograniczania taktowania przez zwiększenie pojemności wodnej. W wielu instalacjach te elementy występują razem – ale nie zawsze.

Podsumowanie

Jeśli masz w domu podłogówkę i grzejniki, a źródłem ciepła jest kocioł na pellet, to sprzęgło hydrauliczne jest jednym z najskuteczniejszych sposobów, żeby „odseparować” obiegi i przestać walczyć z nieprzewidywalnymi przepływami. Kluczowe jest jednak rozumienie trzech stanów pracy (Qk vs Qg) i ustawienie pomp tak, by układ nie pracował permanentnie w skrajnościach.

W praktyce dobrze zrobione sprzęgło to: stabilniejszy kocioł, stabilniejsza podłogówka i mniej niespodzianek na grzejnikach. Źle zrobione (lub źle nastawione) sprzęgło to: mieszanie, spadki temperatur i gonienie nastaw bez efektu.
